Как правильно установить лодочный мотор

В установке ПЛМ на транец нет ничего сложного. Небольшой мотор можно закрепить самостоятельно вдвоем с помощником. В инструкциях к большинству изделий имеются подробные предписания о том, как провести подобные работы.

Более того, к словам производителя обязательно нужно прислушаться. Игнорирование требований грозит потерей управляемости транспортного средства на всех стадиях эксплуатации. При разгоне, движении, торможении, повороте. В лучшем случае, это грозит вытаскиванием затонувшего силового агрегата из воды и принудительным купанием пассажиров. К худшему варианту относят: возгорание мотора, покупка новой лодки или мотора, травмы пассажиров или рулевого.

Перед началом работ помните: все работы по установке и перенастройке проводят при выключенном моторе!

Правила установки мотора

Правильная установка мотора на транце - гарантия высоких качеств хода. Традиционное место подвесного агрегата - по центру лодки, на линии киля.

Однако при вращении гребной винт создает вихревой поток. Поэтому согласно гидродинамике, для компенсации крутящего момента силовой агрегат можно сместить к правому борту. В теории увод мотора от центра на 3-5 см придаст судну лучшую устойчивость и управляемость. Тем не менее, улучшение малозаметно и мало кому нужно, поэтому советуем прибегать к смещению, только когда лодку слишком сильно ведёт в сторону. А если вы устанавливаете ПЛМ в первый раз, то лучше сделать это по центру.

Величина смещения 3-5 см, зависит от профиля днища:

• для глубоких V-образных конструкций применяют большие значения;
• для плоскодонок - меньшие величины.

Есть судна, конструкция днища которых предусматривает компенсацию крутящего момента. В этом случае в техническом описании указаны специальные рекомендации по настройке.

Угол установки двигателя

Правильный угол наклона увеличивает эффективность скольжения лодки по воде и ведет к экономии топлива. Большая часть импортных двигателей позволяет регулировать пространственное положение в пределах 0-15°. Производители некоторых моделей надувных лодок, например, RIB, наносят контуры силового устройства и отмечают опорные точки крепления.

Угол установки мотора зависит от показателей:

• конструктивных особенностей судна, гребного винта и мотора;
• загруженности и баланса, включая собственный вес плавсредства и принятого на борт груза;
• скорости движения и характеристик акватории;
• погодных условий.

Меньшее сопротивление движению обеспечивает перпендикулярное расположение вертикальной оси мотора относительно водной поверхности. В этом случае угол установки мотора – 0°. В реальности - с минимальным отклонением от нормы.

В скобе крепления мотора есть отверстия, позволяющие регулировать угол наклона. В рабочем состоянии пространственное положение силового агрегата фиксируют штифтом. Перестановка упора в соседнее отверстие изменяет угол наклона мотора на 3-4°.

Для перенастройки приподнимают мотор. Извлекают упор. Переставляют штифт в следующее отверстие, а затем тестируют в движении.

Важно! Перед регулировкой угла наклона необходимо заглушить двигатель и дождаться полной остановки вращающихся частей. Штифт располагают по центру отверстия, стараясь избежать перекосов. Вначале тестируют конструкцию на низкой скорости. По мере прибавления оборотов, продолжают контролировать устойчивость лодки на воде и ее управляемость.

Если установить мотор со слишком большим углом (больше 15°), угол дифферента судна в движении сильно изменится, станет отрицательным. Нос задерётся, из-за чего управление лодкой ухудшится.

Если установить мотор с отрицательным углом, нос наоборот погрузится ниже, мощности мотора будет не хватать. Это приведёт к уменьшению скорости и ухудшению управляемости.

На дифферент может также влиять избыточная мощность мотора. При покупке ПЛМ следите, чтобы он соответствовал характеристикам лодки.

Высота крепления мотора

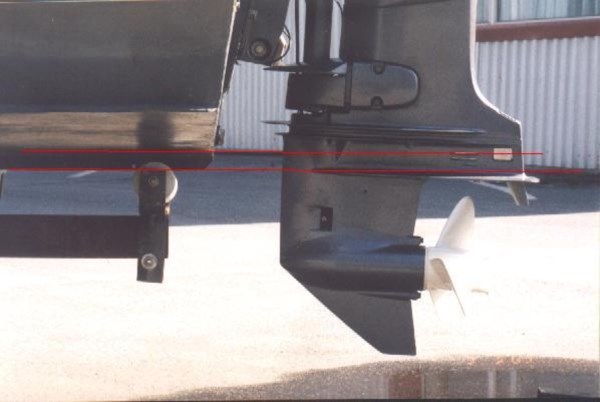

Закрепляют мотор с учетом положения антикавитационной плиты, расположенной на дейдвуде. В зависимости от модели, ориентировочный уровень расположения винта – ниже днища на 0-5 см. Точные параметры определяются:

• экспериментальным путем: опробованием на ходу приемов управления при изменении высоты крепления в пределах 0-50 см;
• рекомендацией специалиста по продаже, ремонту или обслуживанию конкретных моделей моторов и лодок.

Чрезмерно высокая установка моторного агрегата провоцирует образование большого количества пузырьков газа в верхнем слое воды. Процесс называется кавитацией. Внешне напоминает кипение воды при нагреве. Винт вращается в более разреженной среде: смеси воды и воздуха. Количество оборотов двигателя возрастает сверх допустимой нормы, он перегревается. Лучший итог - срабатывание предохранительного клапана.

Низкая посадка мотора увеличивает сопротивление воды, снижает скорость, способствует растрачиванию мощности. Худший итог - потеря контроля над судном.

Крепление мотора к судну

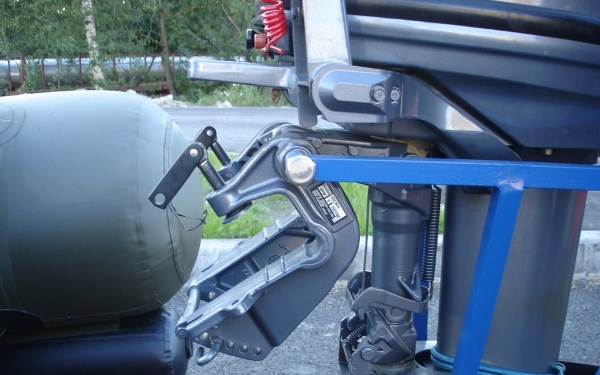

Монтаж силового агрегата осуществляют при помощи транцевых скоб и зажимов. Усилия затяжки струбцин - равновеликие, до упора. В большинстве моделей моторок силовой агрегат укрепляют с учетом линии киля.

В конце монтажа важно проверить надежность крепления силовой конструкции к лодке. Прочность соединения необходимо контролировать и в процессе эксплуатации конструкции на ходу. Под действием вибрации крепеж ослабевает. Это явление часто происходит при возрастании нагрузок: резких поворотах, попадании на отмель, преодолении большой волны. Лучший итог, если произойдет незначительное смещение мотора со штатного места.

В случае саморазвинчивания возможен вариант, когда силовой агрегат будет удерживаться в судне только транцем или страховочным тросом (в моделях, где есть приспособление безопасности).

Общие правила и рекомендации позволят надежно закрепить мотор. Конечно, известны случаи, когда оптимальное положение силового агрегата - результат многочасовых экспериментов. В таких случаях выходом является обращение за помощью к специалистам. В сервисном центре покупателю подскажут сочетания с прогнозируемым результатом. Для усложненных конструкций - экспериментальным путем подберут место крепления агрегата.
