Панель управления регулятором трансдьюсера

   В комплекте с регулятором поставляется кнопка управления. С помощью ее существует возможность поднять полностью регулятор вверх, или опустить вниз. Так же есть возможность регулировки угла наклона регулятора, но ввиду того, что отсутствует визуальный контроль регулировка происходит не точная. По этому мы рекомендуем отдельно приобретать панель управления для регулятора.

   Панель управления положением регулятора трансдьюсера позволяет осуществлять более прецизионное управление регулятором. Очень важно иметь ступенчатую регулировку с отображением этих ступеней на панели управления. Без визуального контроля произвести полноценную настройку устройства практически невозможно. Важно иметь возможность сохранить индивидуальную настройку в памяти устройства. Это позволяет в дальнейшем не настраивать устройство каждый раз, а просто нажатием на специальную клавишу вызывать из памяти свое приоритетное, сохраненное положение. Очень удобно, когда есть в устройстве клавиши автоматического поднятия и опускания регулятора. Это позволяет не отвлекаться от управления катером во время движения. Все эти функции доступны в панели управления регулятором STRONGER.

ФУНКЦИИ ПАНЕЛИ

• Клавиши автоматического поднятия и опускания регулятора.
• Клавиши ступенчатой регулировки вверх  / вниз положения регулятора.
• Клавиша энергонезависимой памяти для сохранения любимого положения регулятора.
• Индикатор положения регулятора

УПРАВЛЕНИЕ ПАНЕЛЬЮ

   Кратковременным нажатием (1 сек.) на кнопки (MAN) вы можете добиться регулировки угла наклона датчика с точностью установки до 2 градусов за одно нажатие на кнопку со стрелочкой вверх или вниз. Это позволит вам найти оптимальное, наиболее прецизионное положение угла наклона трансдьюсера, что соответственно поможет получить наиболее точную информацию на экране вашего эхолота.

   Если вы рыбачите в одиночку, или одной и той же командой, и используете практически один и тот же вес груза и размещаете его в тех же самых местах, сохраняя один и тот же продольный дифферент лодки, то с помощью кнопки (M), путем нажатия и удержания в течение 7-8 секунд, вы можете зафиксировать для себя так называемое «любимое положение» угла наклона датчика трансдьюсера. В этом случае вы всегда сможете вернуться к своему «любимому положению» после любых манипуляций с устройством, просто кратковременно (1 сек.) нажав на кнопку (М), и устройство автоматически установит датчик трансдьюсера в ваше «любимое положение», которое ранее было сохранено в память. Даже в случае отключения питания от блока управления устройством, информация о «любимом положении» сохраняется в его энергонезависимой памяти устройства вплоть до следующего изменения вами данного «любимого положения».

УСТАНОВКА ПАНЕЛИ И БЛОКА УПРАВЛЕНИЯ

   Устанавливаем панель управления в удобном для вас месте на торпедо катера. Прокладываем кабель управления до кормы лодки. Подключаем шлейф контроллера к панели управления. Закрепляем контроллер в месте, защищённом от попадания воды и прямых солнечных, например, под торпедо катера. Далее производим соединение кабелей управления предварительно надев на провода термоусаживаемые трубки которые поставляются в комплекте с устройством. После соединения клемм надвигаем на место соединения контактов термоусаживаемую трубку и усаживаем ее при помощи фена. Подключаем кабель к источнику питания 12В, соблюдая полярность, (для этого может быть использована бортовая сеть лодки).

КОМПЛЕКТАЦИЯ

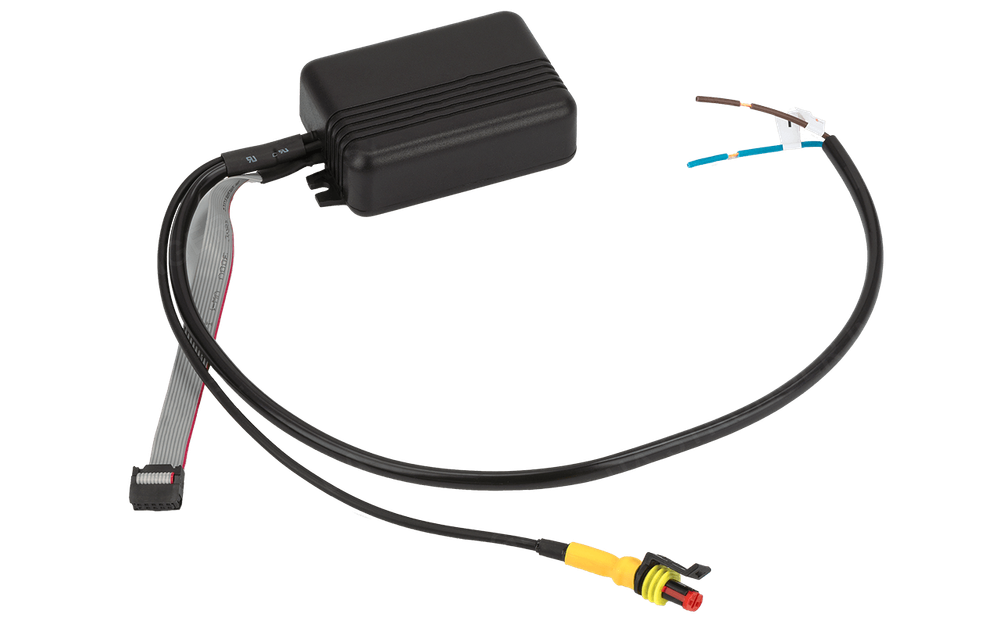

• Блок управления панелью.

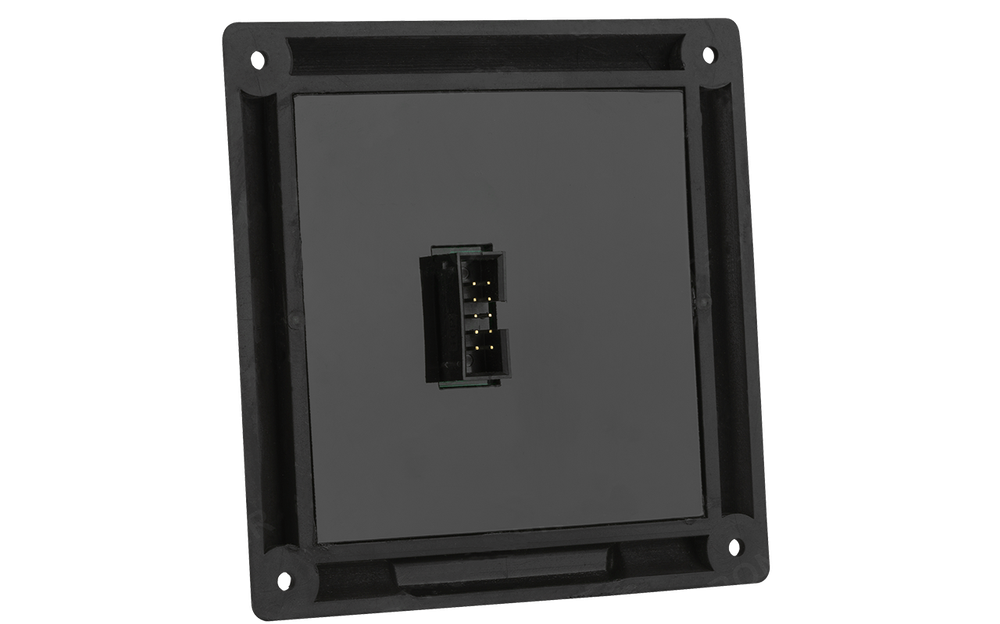

• Панель управления.
• Комплект проводов подключения
  - 0,5 метра кабель питания
  - 0,3 метра кабель для подключения регулятора (2 метра штатно поставляется с регулятором и отдельно можно приобрести удлинитель 4 метра длинной)
• Крепеж
• Инструкция *
• Гарантийный талон

* Инструкция не поставляется отдельно с панелью управления, она находится в комплекте регулятора с кнопкой.
